德州石化公司实验室集中供气项目概况：德州大维石化有限责任公司年产 120 万吨PTA项目分析化验室集中供气系统，配套于年产120 万吨PTA 项目分析化验室检测分析的需求，分析化验室建筑面 积约2000m2，实验大楼为单层结构。
德州石化实验室集中供气系统介绍
(1)实验室台柜设施;
(2)实验室供气系统。
本技术说明书提出的是集中要求，并未对一切技术细节做出规定，也未充分引用有关规范和标准条文，乙方应保证提供符合国家现行有效标准、规范和本要求 的优质产品及服务。承包商保证提供符合本技术说明书和现行工业标准的最新版本的、技术先进、生产实用、运行可靠、便于维修、经济合理的优质产品及服务 。 乙方在系统装置验收合格交给甲方前对本套装置的工艺、设备、运行情况负全责，甲方采购乙方的工艺包及设备应为成熟的，乙方提供的工艺路线及设备是乙方 确认并可完全承担实际运行效果及责任的。
德州实验室气路系统运行条件及工艺管道设计参数
2.1 室外环境设计参数
冬季采暖室外计算温度： -11.1℃
冬季通风室外计算温度： -7℃
冬季空调室外计算温度： -15.3℃
冬季空调室外计算相对湿度： 63%
冬季大气压力： 917.6hPa
冬季室外平均风速： 1.8m/s
夏季通风室外计算温度： 30.0℃
夏季通风室外计算相对湿度： 33%
夏季空调室外计算干球温度： 34.5℃
夏季空调室外计算湿球温度： 22.1℃
夏季大气压力： 902.3hPa
夏季集中室外平均风速： 2.6m/s
2.2 室内环境设计参数
德州实验室供气体管路系统设计方案
1、实验室供气系统的设计原则
设计时充分考虑供气系统的使用安全性;用气稳定性、操作便捷性，结构可扩展性以及布局合理美观性。
2、本气体管路的设计方案为集中供气系统，气源为高压瓶装气体。
高压气体钢瓶存储存于化验室楼楼外的专用气瓶间内。
共用6+1种高压瓶装气体：空气、氧气、氮气、氩气、氢气、乙炔;预留气。
每种气体均采用一用一备半自动汇流排。气体设置排空系统。
供气流程：高压气瓶→汇流排→集中供气管路→终端压力表和阀门→仪器设备

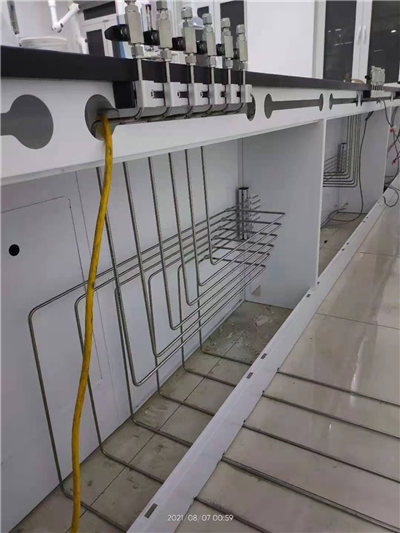

德州实验室气路系统安装部分完工图
6种高压瓶装气体：空气、氧气、氮气、氩气、氢气、乙炔，预留气1种，每种气体的集中供气系统中应设有紧急情况下能够快速切断供气的装置的开关阀(开 关阀采用球阀，高纯O2采用慢开关针阀)。供气管路材质：SS-316L BA级 无缝不锈钢管线。气体主管道为1/2”(12.7*1.24mm);气体支管路为3/8”(9.5mm) 和1/4”(6.35mm)。气体管道适用纯度等级为6.0的气体，不锈钢管线连接采用自动焊接技术，管道与阀件采用高压卡套连接;管路进入检测室后设置二级减压阀 、压力表。
其中，气相色谱室使用气体：氢气、氮气、空气、氩气、预留气，它的管路配置：5路管路+30个截止阀(即6个供气点);原子吸收ICP室、电化学室、离 子色谱室、油品分析间、毛细管电泳间。乙炔管道、氢气管道系统中，要加装防爆逆止阀，可燃气体使用实验室、钢瓶储存间，要配有可燃气体泄露报警装置;主控制柜有声光报警功能。
气路安装完后后，调试运行时应包括本工程中所有设备及集中供气管道阀门的调试，以及对整个系统进行分部试运转及整套启动调试。同时负责提供操作和维 护手册、应急预案，根据自己以往工程的实际经验，并根据调试运行中的问题及业主的要求，编制相关的应急预案。
