现代化大学实验室供气系统，多数采用集中供气的方式，旨在节约实验室内空间，另外实验室供气安全也是很重要的，尤其对于高校实验室，大学生在化学试验操作时，气体管路系统的安全值得大家共同去关注。本次设计的大学实验室供气系统共有2种高压气体，分别为高纯氩气和高压氢气供气管道及使用点。根据德州大学分析仪器对气体流量及气体洁净度的要求，管道采用1/4”外径，内表面BA级的不锈钢管道。所有管路在气瓶间集中后，沿实验楼外墙(加盖活动盖板以便于维修和检测)至二楼，穿外墙贴进入实验室(1/4”管径)，在分析仪器的附近预留出口点，每路供气系统管路设计有排空管道。
一、德州大学实验室高压氢气系统技术慨述
1、可燃与助燃气体应分开放置。
2、相互间可能反应的气体应分开放置。
3、同类不同浓度的气体应尽量放置在一起。
4、大学实验室内安装泄漏报警装置。
5、氢气气瓶间及供气管路安装回火防止阀，单向阀，保证用气安全。
二、氢气管路设计、规划要点
1、气瓶阀出口为GB标准的外螺纹形式，为了便于管路系统与气瓶连接，故从大学实验室气瓶阀出口到管道系统设置转换接头，2种气源，每路进气必须连接2个钢瓶，并设计有排风管路方便吹扫管路。
2、为了方便更换气瓶，从学校储气间气瓶接头到调节阀之间应设有耐高压的不锈钢螺旋管。
3、由于气瓶内部的气体压力大，使用点的压力较小，气体压力有变化，而且数值差距较大，故应在气瓶出口处设置一级减压阀。另外，对于大学内多种精密仪器对气体压力的准确性和稳定性要求较高，故应在气体的出口点处设置二级减压阀，每种气体的系统中应设有在紧急情况下能够快速切断供气的装置一开关阀，为了开关系统的方便和快捷，本项目中开关阀采用球阀，为了防止更换气瓶时外界空气进入管路系统，应设置清洗阀，在H2、高纯02和C2H2系统中，为了防止回火现象的发生，应加装防爆逆止阀。
三、德州高校实验室气体管路设计要求
1. 根据实验室的⽤⽓量.计算供⽓压⼒、流⾥和管道的内径，所有⽓体主管道原则上不低于 9 . 52mm ( 3 / 8in ，仪器空⽓主管道直径为 12 . 7mm ) .管道末端.原则上不低于 6 . 35mm ( 1 / 4in ，也可根据实际使⽤量⽽定)。
2、大学氢⽓、氩气管道以及引⼈实验室的各种⽓体管道⽀管宜明敷。当管道井、管道技术层内敷设有氢⽓、氧⽓和煤⽓管道时，应有换⽓ 1 次/ h ~ 3 次/ h 的通风措施。
3、实验室内易燃⽓体(如⼄炔、氢⽓等)需要和其他⽓体分开，防爆防炸。
4、 按标准单元组合设计的通⽤实验室，各种⽓体管道也应按标准单元组合设计。
5、穿过实验室墙体或楼板的⽓体管道应敷在预埋套管内，套管内的管道不应有焊缝。管道与套管之间应采⽤⾮燃烧材料严密封堵，
6、 氢⽓管道的末端和最⾼点宜设放空管，高校实验室放空管应⾼出屋⾯3m以上，并应设在防雷保护区内，氢⽓管道上还应设取样⼝和吹扫⼝。
7、大学内氢⽓管道应有导除静电的接地措施，有明确接地要求的⽓体管道其接地和跨接措施应按照国家现⾏有关规定执⾏。
四、 德州大学实验室氢气管道敷设安装要求
a )输送⼲燥⽓体的管道宜⽔平安装，输送潮湿⽓体的管道应有不⼩于 0 . 3 %的坡度，坡向冷凝液体收集器，
b )氧⽓管道与其他⽓体管道可同架敷设，设计的德州大学实验室管道间距不得⼩于 0 . 25m ，氢⽓管道应处于除氢⽓管道外的其他⽓体管道之上。
c )氢⽓管道与其他可燃⽓体管道平⾏敷设时，其间距不应⼩于50cm，管道交叉敷设时，其间距不应⼩于 0 . 25m ，氢气管道分层敷设时，氢⽓管道应位于上⽅，室内氢⽓管道不应敷设在地沟内或直接埋地，不得穿过不使⽤氢⽓的房间。

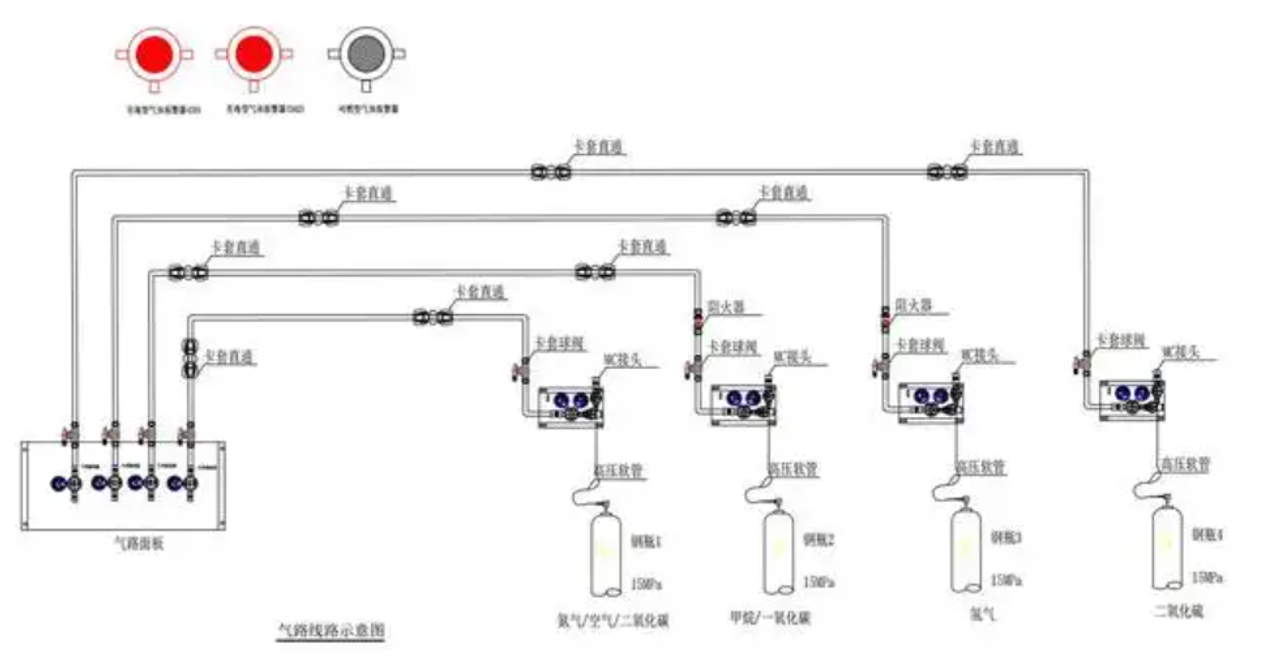

五、德州大学氢气管道工程安装示意图
德州大学氢气管道工程配气系统工程，可实现单组或2种气体以上的多组气体的混合配气要求，配气准确重复性高，可满足多种气态的浓度配比，系统全自动PID控制，操作方便，所有管件阀门采用SUS316L材质，内外洁净，防腐耐用，本配气系统根据使用要求非标定制，供货周期为45-60天;
